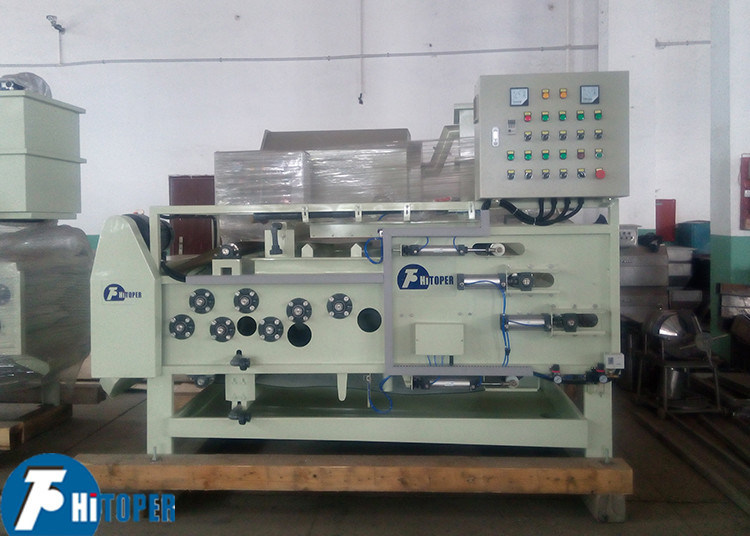

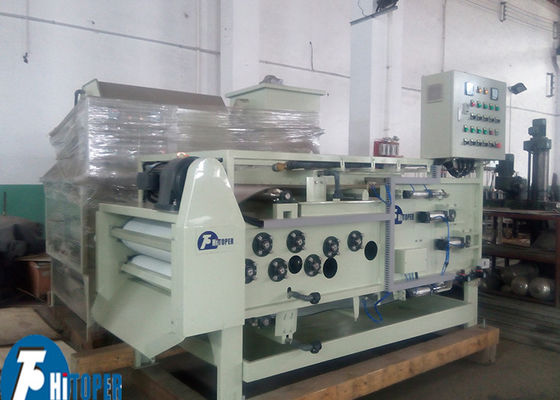

Автоматический ленточный фильтрующий пресс с усовершенствованной флокуляцией ила и зоной гравитационного обезвоживания для очистки сточных вод

Ленточный фильтр-пресс из нержавеющей стали, автоматический вакуумный ленточный фильтр-пресс для обезвоживания





Ленточный фильтр-пресс серии DY является новой моделью, разработанной национальными научно-исследовательскими институтами на основе внедрения передовых зарубежных технологий. Широко используется в очистке городских сточных вод, химической, нефтеперерабатывающей, металлургической, бумажной, кожевенной, пищевой, угольной, полиграфической и красильной промышленности, а также для обезвоживания осадка. Машина работает непрерывно, обладает высокой степенью автоматизации, энергосбережением, высокой эффективностью и простотой обслуживания, является идеальным оборудованием для обезвоживания осадка.





Особенности конструкции ленточного фильтр-пресса:



1. Передовая австрийская технология, красивый внешний вид.

2. Высокая жесткость конструкции, плавная работа, низкий уровень шума.

3. Оснащен передовым оборудованием для предварительного обогащения, хорошим эффектом флокуляции осадка, низкими эксплуатационными расходами.

4. Зона гравитационного обезвоживания оснащена передовым распределителем, распределение материала продлевает срок службы фильтра.

5. Имеет длинную клиновидную зону гравитационного обезвоживания и зону обезвоживания, материал обезвоживается полностью, чтобы гарантировать, что материал не перельется в зоне прессования.

6. Ролики расположены в научной и упорядоченной системе, гравитационное обезвоживание, клиновидное обезвоживание, прессовое обезвоживание разряжаются, не мешая друг другу. Соотношение роликов большого диаметра для прессового обезвоживания, эффект обезвоживания, производительность, энергоэффективность.

7. От подачи до выгрузки кека непрерывная работа, высокая степень автоматизации, интерфейс ПЛК может быть установлен по мере необходимости, для облегчения централизованного управления компьютером.

8. Привод осуществляется механическим способом или с помощью частотного преобразования в широком диапазоне скоростей, широкая адаптивность.

9. Надежное устройство обратной промывки гарантирует эффект обезвоживания фильтра.

10. Пневматическое натяжение и пневматическое автоматическое корректирующее устройство обеспечивают безопасную нормальную работу фильтра.

11. Безопасная и надежная работа, инфракрасная защита и полный набор устройств аварийной остановки.

12. Может быть сконфигурирован в соответствии с различными материалами с различными спецификациями фильтра, высокоточная фильтрация.





Составные части:



1. Рама

2. Устройство распределения суспензии

3. Верхний лоток для приема жидкости

4. Система обезвоживающих роликов

5. Система прессующих роликов

6. Устройство натяжения

7. Средний лоток для приема жидкости

8. Устройство промывки

9. Верхний регулировочный ролик

10. Верхняя фильтровальная лента

11. Верхний скребок

12. Нижний скребок

13. Приводное устройство

14. Нижняя фильтровальная лента

15. Нижний регулировочный ролик

16. Нижний лоток для приема жидкости





ПРИМЕЧАНИЕ:



1. Машина работает плавно, без вибраций и ударов

2. Нагрузка на основание в 1,6 раза превышает вес машины. Толщина бетонного поверхностного слоя, комплект арматуры бетонного фундамента определяются пользователем.

3. За исключением стороны, прилегающей к конвейерной ленте, остальные три стороны находятся примерно в 1 м от машины.

4. Изготовление резервуара для сбора воды предназначено для сбора воды, также определяется пользователем

5. Единица измерения - мм.





Технические параметры ленточного фильтр-пресса:



Тип		DY750	DY1000	DY1500	DY2000		DY2500	DY3000
Ширина фильтра (мм)		750	1000	1500	2000		2500	3000
Концентрация подаваемого материала (взвешенные вещества 1,5~2,5%)		6~9	8~12	12~18	16~24		20~30	28~38
Сухой объем (кг/ч)		110~225	150~300	225~450	300~600		375~750	420~950
Содержание влаги (%)		63~84,5	63~84,5	63~84,5	63~84,5		63~84,5	63~84,5
Мощность двигателя (л.с.)		1,5	1,5	1,5	2,2		2,2	2,2
Ориентировочные размеры (мм)	Длина	4250	4250	4250	4250		4250	4250
	Ширина	1630	1880	2380	2920		3420	3920
	Высота	2100	2100	2100	2100		2100	2100
Вес (кг)		2570	2920	3590	4490	5520		6220





Типичное применение суспензий для ленточного фильтр-пресса:



Очистка городских сточных вод, металлургия и горнодобывающая промышленность, сталелитейные заводы, угольные заводы, химическая, нефтехимическая, текстильная, полиграфическая и красильная промышленность, кожевенные заводы, бумажные фабрики и т.д.
