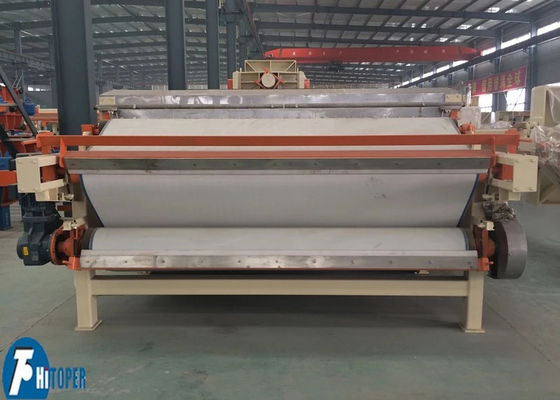

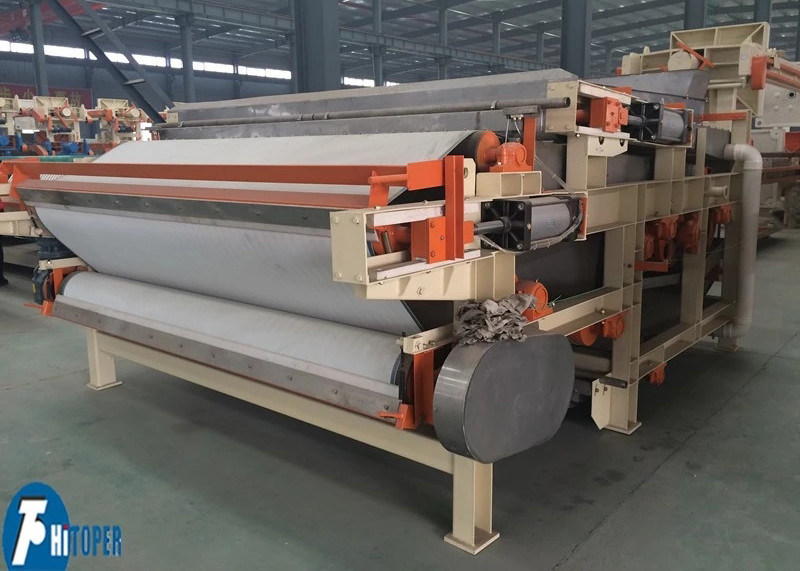

Ремень фильтрующий пресс, предназначенный для обезвоживания энергетического ила с научной роликовой системой и усовершенствованной конфигурацией распределителя

Промышленный фильтр-пресс высокого давления для обезвоживания биологического ила / горно-обогатительных шламов





Ленточный фильтр-пресс серии DY представляет собой новую модель, разработанную национальными научно-исследовательскими институтами на основе внедрения передовых зарубежных технологий. Широко используется в очистке городских сточных вод, химической, нефтеперерабатывающей, металлургической, бумажной, кожевенной, пищевой промышленности, промывке угля, полиграфической и красильной промышленности, а также для обезвоживания осадка. Машина работает непрерывно, обладает высокой степенью автоматизации, энергосбережением, высокой эффективностью и простотой обслуживания, являясь идеальным оборудованием для обезвоживания осадка.





Особенности конструкции ленточного фильтр-пресса:



1. Передовая австрийская технология, красивый внешний вид.

2. Высокая жесткость конструкции, плавная работа, низкий уровень шума.

3. Оснащен передовым оборудованием для предварительного обогащения, обеспечивает хороший эффект флокуляции осадка, низкие эксплуатационные расходы.

4. Зона гравитационного обезвоживания оснащена передовым распределителем, равномерно распределяющим материал для продления срока службы фильтра.

5. Длинная клиновидная зона гравитационного обезвоживания и зона обезвоживания обеспечивают полное обезвоживание материала, гарантируя отсутствие перелива материала в зоне прессования.

6. Ролики расположены в научной и упорядоченной системе, гравитационное обезвоживание, клиновидное обезвоживание и прессовое обезвоживание разгружаются без взаимного воздействия. Соотношение роликов большого диаметра для прессового обезвоживания, эффект обезвоживания, производительность, энергоэффективность.

7. Непрерывная работа от подачи до выгрузки кека, высокая степень автоматизации, возможность установки интерфейса ПЛК по мере необходимости для облегчения централизованного управления компьютером.

8. Привод осуществляется механически или с помощью частотного преобразования в широком диапазоне скоростей, высокая адаптивность.

9. Надежное устройство обратной промывки гарантирует эффект обезвоживания фильтровальной ткани.

10. Пневматическое натяжение и устройство автоматической коррекции положения ленты обеспечивают безопасную нормальную работу фильтровальной ткани.

11. Безопасная и надежная эксплуатация, инфракрасные датчики безопасности и полный набор устройств аварийной остановки.

12. Возможность конфигурирования фильтровальных тканей различных спецификаций в зависимости от различных материалов, обеспечивая высокую точность фильтрации.





Составные части:



1. Рама

2. Устройство распределения суспензии

3. Верхний лоток для сбора жидкости

4. Система обезвоживающих роликов

5. Система прессующих роликов

6. Устройство натяжения

7. Средний лоток для сбора жидкости

8. Устройство промывки

9. Верхний регулировочный ролик

10. Верхняя фильтровальная лента

11. Верхний скребок

12. Нижний скребок

13. Привод

14. Нижняя фильтровальная лента

15. Нижний регулировочный ролик

16. Нижний лоток для сбора жидкости





ПРИМЕЧАНИЕ:



1. Машина работает плавно, без вибраций и ударов.

2. Нагрузка на основание составляет 1,6-кратный вес машины. Толщина бетонного поверхностного слоя и арматурный каркас бетонного фундамента определяются пользователем.

3. За исключением стороны, прилегающей к конвейерной ленте, остальные три стороны находятся примерно в 1 м от машины.

4. Емкость для сбора воды предназначена для сбора воды и также определяется пользователем.

5. Единица измерения - мм.





Технические параметры ленточного фильтр-пресса:



Тип		DY750	DY1000	DY1500	DY2000		DY2500	DY3000
Ширина фильтра (мм)		750	1000	1500	2000		2500	3000
Производительность при концентрации исходной суспензии (1,5~2,5% взвешенных веществ)		6~9	8~12	12~18	16~24		20~30	28~38
Сухой объем (кг/ч)		110~225	150~300	225~450	300~600		375~750	420~950
Содержание влаги (%)		63~84,5	63~84,5	63~84,5	63~84,5		63~84,5	63~84,5
Мощность двигателя (л.с.)		1,5	1,5	1,5	2,2		2,2	2,2
Ориентировочные размеры (мм)	Длина	4250	4250	4250	4250		4250	4250
	Ширина	1630	1880	2380	2920		3420	3920
	Высота	2100	2100	2100	2100		2100	2100
Вес (кг)		2570	2920	3590	4490	5520		6220





Типичное применение ленточного фильтр-пресса для суспензий:



Очистка городских сточных вод, металлургия и горнодобывающая промышленность, сталелитейные заводы, угольные предприятия, химическая, нефтехимическая промышленность, производство напитков, крашение, кожевенные заводы, бумажные фабрики и т.д.
