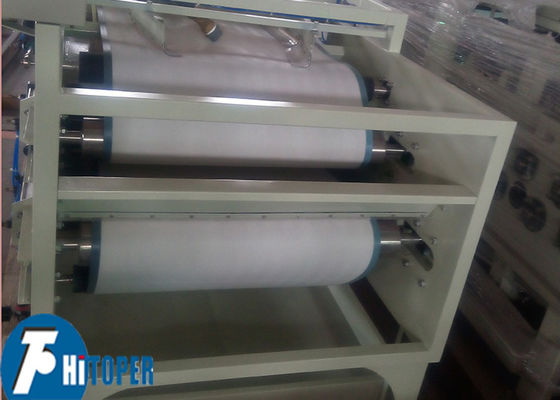

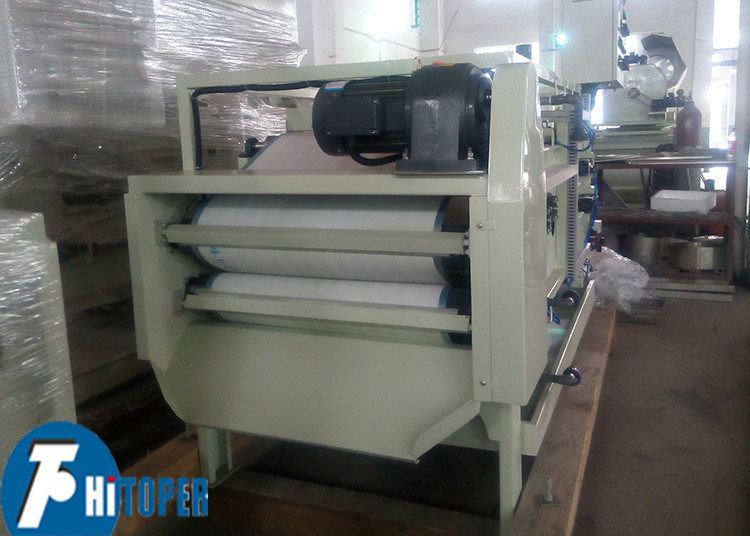

Ремень фильтрующий пресс с ПЛК-контролем для непрерывного обезвоживания ила в городской очистке сточных вод химической и пищевой промышленности

Автоматическое ленточное фильтр-пресс оборудование для отжима сока с ПЛК управлением и длительным сроком службы





Ленточный фильтр-пресс серии DY представляет собой новую модель, успешно разработанную национальными научно-исследовательскими институтами на основе внедрения передовых зарубежных технологий. Широко используется в очистке городских сточных вод, химической, нефтеперерабатывающей, металлургической, бумажной, кожевенной, пищевой, угольной, печатной и красильной промышленности, а также для обезвоживания осадка. Машина работает непрерывно, обладает высокой степенью автоматизации, энергосбережением, высокой эффективностью и простотой обслуживания, является идеальным оборудованием для обезвоживания осадка.





Особенности конструкции ленточного фильтр-пресса:



1. Передовая австрийская технология, красивый внешний вид.

2. Высокая жесткость конструкции, плавная работа, низкий уровень шума.

3. Оснащен передовым оборудованием для предварительного обогащения, обеспечивает хороший эффект флокуляции осадка, низкие эксплуатационные расходы.

4. Зона гравитационного обезвоживания оснащена передовым распределителем, равномерно распределяющим материал для продления срока службы фильтра.

5. Имеет длинную клиновидную зону гравитационного обезвоживания и зону обезвоживания, материал обезвоживается полностью, чтобы гарантировать отсутствие перелива материала в зоне прессования.

6. Ролики расположены в научной и упорядоченной системе, гравитационное обезвоживание, клиновидное обезвоживание и прессовое обезвоживание разгружаются, не мешая друг другу. Соотношение роликов большого диаметра для прессового обезвоживания, эффект обезвоживания, производительность, энергоэффективность.

7. От подачи до выгрузки кека непрерывная работа, высокая степень автоматизации, интерфейс ПЛК может быть установлен по мере необходимости для облегчения централизованного управления компьютером.

8. Привод осуществляется механическим способом или с помощью частотного преобразования, широкий диапазон скоростей, высокая адаптивность.

9. Надежное устройство обратной промывки гарантирует эффект обезвоживания фильтра.

10. Пневматическое натяжение и пневматическое автоматическое корректирующее устройство обеспечивают безопасную нормальную работу фильтра.

11. Безопасная и надежная работа, инфракрасные датчики безопасности и полный набор устройств аварийной остановки.

12. Может быть сконфигурирован в соответствии с различными материалами с различными спецификациями фильтра, обеспечивая высокую точность фильтрации.





Составные части:



1. Рама

2. Устройство распределения суспензии

3. Верхний лоток для сбора жидкости

4. Система обезвоживающих роликов

5. Система прессующих роликов

6. Устройство натяжения

7. Средний лоток для сбора жидкости

8. Устройство промывки

9. Верхний регулировочный ролик

10. Верхняя фильтровальная лента

11. Верхний скребок

12. Нижний скребок

13. Приводное устройство

14. Нижняя фильтровальная лента

15. Нижний регулировочный ролик

16. Нижний лоток для сбора жидкости





ПРИМЕЧАНИЕ:



1. Машина работает плавно, без вибраций и ударов.

2. Нагрузка на основание в 1,6 раза превышает вес машины. Толщина бетонного поверхностного слоя и арматурный каркас бетонного фундамента определяются пользователем.

3. За исключением стороны, прилегающей к конвейерной ленте, остальные три стороны находятся примерно в 1 м от машины.

4. Изготовление резервуара для сбора воды предназначено для сбора воды, также определяется пользователем.

5. Единица измерения - мм.





Технические параметры ленточного фильтр-пресса:



Тип		DY750	DY1000	DY1500	DY2000		DY2500	DY3000
Ширина фильтра (мм)		750	1000	1500	2000		2500	3000
Концентрация подаваемого материала (сухой остаток 1,5~2,5%)		6~9	8~12	12~18	16~24		20~30	28~38
Объем сухого вещества (кг/ч)		110~225	150~300	225~450	300~600		375~750	420~950
Содержание влаги (%)		63~84,5	63~84,5	63~84,5	63~84,5		63~84,5	63~84,5
Мощность двигателя (л.с.)		1,5	1,5	1,5	2,2		2,2	2,2
Ориентировочные размеры (мм)	Длина	4250	4250	4250	4250		4250	4250
	Ширина	1630	1880	2380	2920		3420	3920
	Высота	2100	2100	2100	2100		2100	2100
Вес (кг)		2570	2920	3590	4490	5520		6220





Типичное применение ленточного фильтр-пресса:



Очистка городских сточных вод, металлургия и горнодобывающая промышленность, сталелитейные заводы, угольные предприятия, химическая, нефтехимическая, текстильная, красильная, кожевенная, бумажная промышленность и т.д.





Наша компания



Наша производственная база фильтровального оборудования в основном производит полностью автоматические или полуавтоматические мембранные фильтр-прессы, камерные фильтр-прессы, ленточные фильтр-прессы, центрифуги и т.д. Все эти продукты широко используются в горнодобывающей, металлургической, нефтяной, химической, медицинской, текстильной, печатной и красильной, бумажной, пищевой, спиртовой, неорганической солевой, угольной промышленности, а также в промышленности по переработке сточных вод.





Наш сервис



1. У нас есть профессиональные сотрудники онлайн, которые посоветуют вам наиболее подходящий тип машины в соответствии с вашими требованиями.

2. Предоставим вам исчерпывающую, легкую для понимания и подробную информацию и технические данные о интересующей вас машине; решим ваши сомнения или вопросы о машине.

3. Организуем расписание, если вы посетите нашу фабрику.

4. Отправим нашего технического инженера в ваш регион для руководства установкой, отладкой, обучением рабочих и решением проблем при необходимости.
