| Место происхождения: | Китай |
| Фирменное наименование: | TOPER |
| Сертификация: | CE |
| Номер модели: | XZ150/1250-30U |
| Количество мин заказа: | 1 НАБОР |
|---|---|
| Цена: | Best factory price |
| Упаковывая детали: | 1*40GP. |
| Время доставки: | 20-30 рабочих дней после того как получить вашу оплату |
| Условия оплаты: | Л/К, Т/Т, Д/А, Д/П, западное соединение |
| Поставка способности: | 30 наборов в месяц для этой прессы камерного фильтра |
| Область фильтра: | 150m2 | Размер плиты PP: | 1250*1250 мм |
|---|---|---|---|
| Объем фильтрующей камеры: | 2200L | Номер фильтра: | 55pcs |
| Фильтрационное давление: | 0,6 МПа | Мощность двигателя: | 4 кВт |
| Полная масса: | 11000 кг | Измерение: | 6200*1800*1600mm |
| Тип пластины: | Плита камеры | Материал пластины: | Армированный полипропилен |
| Цвет тарелки: | Белый | Функция: | Разделение твердой и жидкой фаз |
| Метод кормления: | Центральное питание | Твердый тип разрядки: | Автоматический |
| Напряжение: | 380 В/220 В/400-450 В/по индивидуальному заказу | Фильтрующая среда: | Фильтровальная ткань |
| Тип давления: | Гидравлический компресс | Состояние: | Новый |

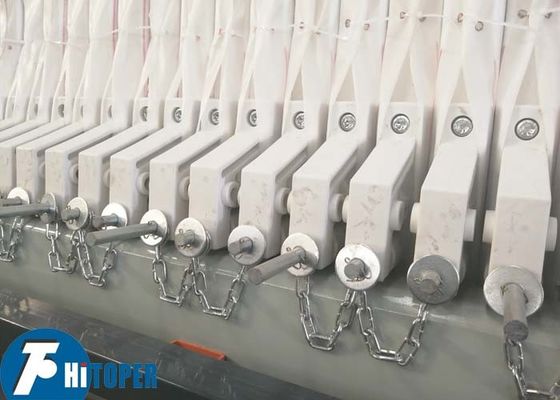

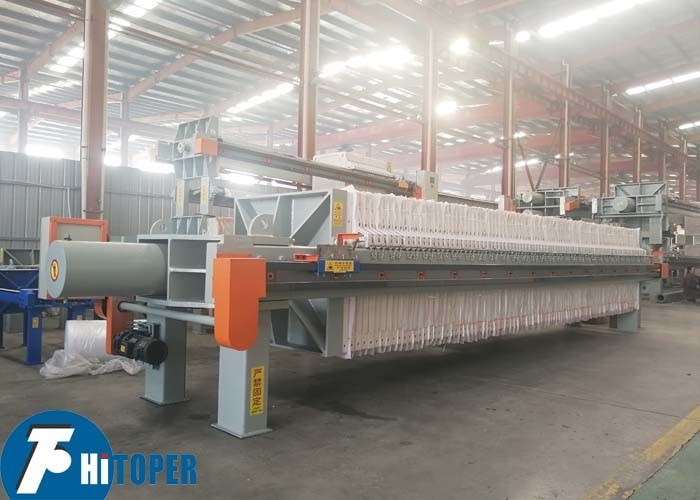

Камерный фильтр-пресс с пластинами из ПП для обезвоживания шлама под высоким давлением в каменной промышленности с удобным дизайном
Фильтр-пресс представляет собой оборудование периодического действия с фиксированным объемом от 0,1 м3 до 20 м3, которое отделяет жидкости и твердые частицы с помощью фильтрации под давлением. Пульпу закачивают в фильтр-пресс и обезвоживают под давлением. Фильтр-пресс может использоваться для разделения твердых веществ и жидкости или очистки сточных вод в различных отраслях промышленности и применениях, таких как горнодобывающая, металлургическая, нефтяная, химическая, медицинская, красильная, бумажная, пищевая, алкогольная, текстильная промышленность и т. д.
Основные компоненты фильтр-пресса:
Фильтр-пресс состоит из рамы, фильтрующей пластины, системы прессования (ручной, механической, гидравлической и других типов) и электрической системы управления. Часть рамы играет роль поддержки прижимного устройства и фильтрующей пластины и состоит из основания, прижимной пластины, упорной пластины и главной балки. Фильтрующая пластина установлена на главной балке между прижимной пластиной и упорной пластиной, а фильтрующий материал, такой как фильтровальная ткань, установлен в середине фильтрующей пластины.
Рама: Стальная рама действует как зажимное устройство для фильтрующих пластин.
Фильтровальные пластины: В камерах между фильтрующими пластинами образуется фильтровальная корка.
Фильтровальная ткань: тканевый фильтр, прикрепленный к обеим сторонам фильтрующей пластины. Твердые частицы скапливаются на ткани, образуя фильтровальную лепешку, отделяющую жидкости от твердых веществ.
Принцип работы камерного фильтр-пресса:
1. Пульпа закачивается в фильтр-пресс. Твердые частицы равномерно распределяются на фильтровальных тканях во время цикла подачи (заполнения).
2. Твердые частицы начинают откладываться на фильтровальной ткани, улавливая образующиеся частицы и образуя фильтровальную лепешку. Фильтровальный осадок действует как глубинный фильтр для разделения твердой и жидкой фаз. Фильтрат выходит из планшетов через угловые отверстия в коллектор.
3. Когда правильные клапаны в коллекторе открыты, фильтрат выходит из пресса через выпускное отверстие для фильтрата. По мере того, как питающий насос фильтр-пресса повышает давление, твердые частицы накапливаются в камерах до тех пор, пока они полностью не заполнятся фильтрационной коркой.
4. После заполнения камер цикл заполнения завершается и фильтр-пресс готов к опорожнению.
Для этого автоматического камерного фильтр-пресса на ваш выбор доступно следующее автоматическое устройство.
1. Автоматическое варикозное расширение фильтрующей ткани: при небольшом количестве жидкого раствора с высокой вязкостью и осадком трудно автоматически отвалиться, разработанная нами система варикозного расширения ткани может изменить угол фильтровальной ткани на V-образную форму, в то же время пружина, соединенная с тканью, вибрирует, и осадок падает.
2. Автоматическая дверца бомбы: во время фильтрации фильтр-пресса между фильтрующими пластинами могут возникать капли, затем дверца бомбы будет собирать утечку, что позволит избежать загрязнения рабочей площадки, а также избежать увеличения влажности осадка под фильтр-прессом.
3. Автоматическая система стирки ткани: соединена с водяным насосом высокого давления, когда фильтр-пресс прекращает работу или когда вам нужно, она помогает стирать ткани и делать их гладкими, чтобы восстановить скорость фильтрации и продлить срок использования.
4. Ленточный конвейер: он помещается под фильтр-пресс, доставляя фильтрационный осадок вместе на одну сторону фильтр-пресса, что лучше для дальнейшей обработки.
5. Ведро для хранения ила. После фильтрации осадок на фильтре можно выгрузить в соответствующий ведро для хранения осадка, что позволяет легко сосредоточиться на транспортировке.
Технические параметры нашего фильтр-пресса.
| Тип |
Область фильтра (м2) |
Фильтрующая пластина размер (мм)
|
Толщина фильтрационной корки (мм) |
Объем фильтрующей камеры (Л) |
Номер фильтрующей пластины (шт) |
Фильтрационное давление (МПа)
|
Мощность двигателя (КВт) |
Масса (Кг) |
Размер (мм) (Д×Ш×В) |
| ХЗ100/1250-30У | 100 | 1250×1250 | 30 | 1479 | 36 | 0,6 | 4.0 | 8307 | 5020×1800×1600 |
| XZ120/1250-30У | 120 | 1777 г. | 43 | 9308 | 5470×1800×1600 | ||||
| XZ140/1250-30У | 140 | 2094 | 51 | 10455 | 5990×1800×1600 | ||||
| XZ160/1250-30У | 160 | 2381 | 58 | 11492 | 6450×1800×1600 | ||||
| XZ180/1250-30У | 180 | 2669 | 65 | 12494 | 6905×1800×1600 | ||||
| ХЗ200/1250-30У | 200 | 2965 | 72 | 13504 | 7360×1800×1600 | ||||
| XZ220/1250-30У | 220 | 3285 | 80 | 14652 | 7880×1800×1600 | ||||
| XZ250/1250-30У | 250 | 3737 | 91 | 16227 | 8600×1800×1600 | ||||
| ХЗ200/1500-30У | 200 | 1500×1500 | 3025 | 49 | 0,6 | 7,5 | 20030 г. | 6400×2200×1900 | |
| ХЗ250/1500-30У | 250 | 3739 | 61 | 22978 | 7225×2200×1900 | ||||
| XZ300/1500-30У | 300 | 4413 | 74 | 26026 | 8130×2200×1900 | ||||
| XZ350/1500-30У | 350 | 5210 | 86 | 29220 | 8570×2200×1900 | ||||
| XZ400/1500-30У | 400 | 6007 | 99 | 32574 | 9880×2200×1900 | ||||
| XZ450/1500-30У | 450 | 6743 | 111 | 35586 | 10820×2200×1900 | ||||
| XZ500/1500-30У | 500 | 7478 | 123 | 38606 | 11560×2200×1900 | ||||
| XZ600/2000-30У | 600 | 2000×2000 | 40 | 12000 | 85 | 0,6 | 7,5 | 49000 | 11100×3000×2500 |
| XZ700/2000-30У | 700 | 14000 | 99 | 53000 | 12200×3000×2500 | ||||
| XZ800/2000-30У | 800 | 16000 | 107 | 57000 | 13350×3000×2500 | ||||
| XZ900/2000-30У | 900 | 18000 | 127 | 61000 | 14500×3000×2500 | ||||
| XZ1000/2000-30У | 1000 | 20000 | 141 | 65000 | 15600×3000×2500 |
