| Место происхождения: | Китай |
| Фирменное наименование: | TOPER |
| Сертификация: | CE |
| Номер модели: | BY50/800-25U |
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | USD14500/SET |
| Упаковывая детали: | Пакет экспорта стандартный деревянный. |
| Время доставки: | 30 рабочих дней после того как получить вашу оплату |
| Условия оплаты: | Л/К, Т/Т, Д/А, Д/П, западное соединение |
| Поставка способности: | 50 наборов в месяц для этой прессы фильтра литого железа |
| Область фильтра: | 50м2 | Размер фильтрующей пластины: | 800*800 мм |
|---|---|---|---|
| Объем фильтрующей камеры: | 624Л | Фильтрующая пластина и номерной номер: | 38 шт. |
| Номер рамки: | 39pcs | Фильтрационное давление: | 0,6 МПа |
| Мощность двигателя: | 2,2 кВт | Основная особенность: | Принести высокую температуру для того чтобы быть 350C. |
| Строительство: | Чугун. | Масса: | 7650kg |
| Состояние: | НОВЫЙ | Функция: | Разделение твердой и жидкой фаз |
| Структура: | тип Плит-рамки | Напряжение: | 380 В/220 В/400-450 В/по индивидуальному заказу |

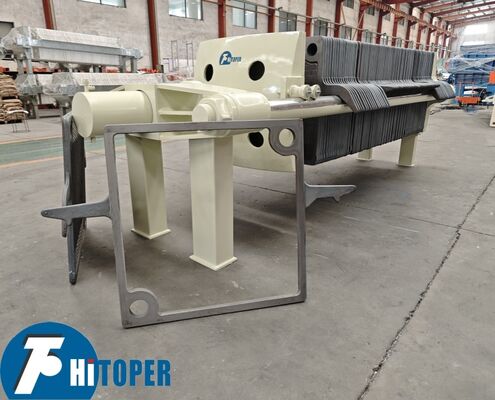

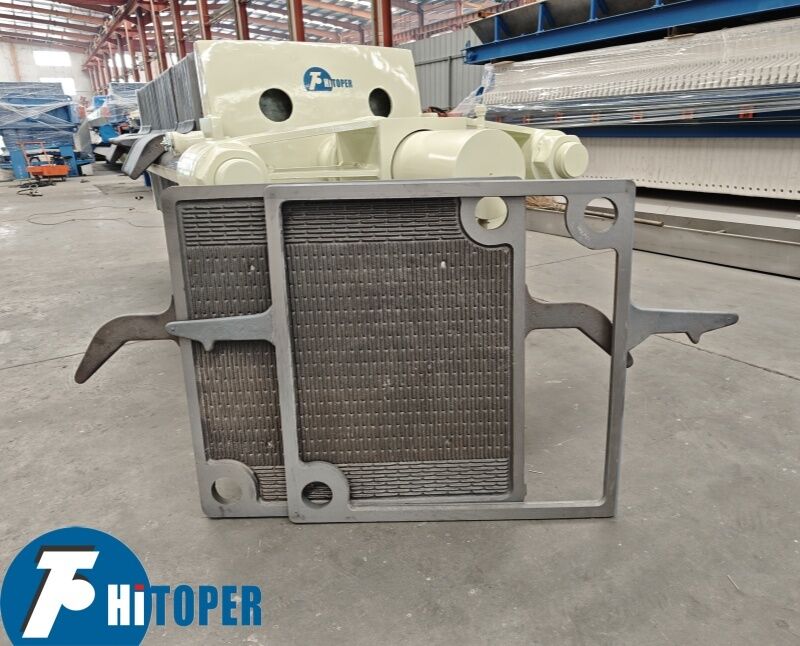

Прочный чугунный фильтр-пресс, разработанный для высокотемпературной фильтрации в металлургии, керамике, нефтехимии и нефтяной промышленности
Введение фильтра:
Каркасная часть:
Каркасная часть является основным корпусом машины для поддержки фильтрационного механизма и соединения других частей. Она в основном состоит из опорной плиты, прижимной плиты, блока цилиндров и главной балки.
Фильтрующая часть:
Она состоит из фильтровальных плит, расположенных в определенном порядке на главной балке, и фильтровальной ткани, зажатой между фильтровальными плитами. Фильтровальные плиты и фильтровальная ткань расположены попеременно, образуя несколько независимых фильтровальных узлов.
Часть для вытягивания плит:
1 Автоматическое вытягивание плит, часть автоматического вытягивания плит состоит из гидравлического двигателя, манипулятора, трансмиссионного механизма и подвесного устройства.
2 Ручное вытягивание плит, и ручное вытягивание плит поочередно для разгрузки.
Гидравлическая часть:
Гидравлическая часть является силовым устройством, которое приводит в движение прижимную плиту для сжатия или ослабления фильтровальной плиты, и оснащена плунжерным насосом и различными управляющими клапанами.
Моторная часть:
Моторная часть является центром управления всей системы.
Краткое введение в чугунный фильтр-пресс:
Чугунный рамный фильтр-пресс изготовлен из высококачественного чугуна или высокопрочного чугуна.
Он используется для высокотемпературной фильтрации материалов, а высокая прочность фильтровальной плиты может выдерживать фильтрационное давление и обеспечивать длительный срок службы.
Широко используется для разделения жидкость-твердое тело в нефтехимической, металлургической, нефтяной, керамической промышленности и т. д.
1. Классификация плит: чугунная плита
2. Рабочая температура:<350C
3. Фильтрационное давление: 0,6 МПа-0,8 МПа
4 Давление отжима: 1,0-1,3 МПа
Особенности:
1, Фильтровальная плита изготовлена из чугуна, она устойчива к высоким температурам и высокому давлению, имеет длительный срок службы.
2, Чугунная конструкция обеспечивает сверхвысокую устойчивость к высоким температурам, подходит для фильтрации высокотемпературных материалов с высокопрочной чугунной фильтровальной плитой, такой как желатин, пищевое масло.
3, Главная балка изготовлена из высококачественной углеродистой стали с пескоструйной обработкой, не подвержена деформации, обладает высокой прочностью и коррозионной стойкостью.
4, Способ сжатия осуществляется с помощью ручного домкрата или шестерни, прост и удобен в использовании. 5, Компактная конструкция, малый объем, занимает меньше места, экономит затраты.
Технические данные этого чугунного фильтр-пресса:
|
Тип |
Площадь фильтрации (м2) |
Размер фильтровальной плиты (мм) |
Толщина кека (мм) |
Объем камеры (л) |
Количество рам (шт.) |
Количество рам (шт.) |
Фильтрационное давление (МПа) |
Вес (кг) |
Размеры (мм) Д×Ш×В |
|
BQ1/320-25 |
1 |
320 x 320 |
25 |
13 |
4 |
5 |
1.0 |
380 |
1150×760×650 |
|
BQ2/320-25 |
2 |
25 |
9 |
10 |
500 |
1390×760×650 |
|||
|
BQ3/320-25 |
3 |
38 |
14 |
15 |
620 |
1750×760×650 |
|||
|
BQ4/450-25 |
4 |
450 x 450 |
25 |
51 |
9 |
10 |
0.8 |
1060 |
1780×760×650 |
|
BQ6/450-25 |
6 |
76 |
14 |
15 |
1160 |
2055×870×880 |
|||
|
BQ8/450-25 |
8 |
102 |
19 |
20 |
1360 |
235×870×880 |
|||
|
BQ12/450-25 |
12 |
152 |
29 |
30 |
1530 |
2785×870×880 |
|||
|
BQ16/450-25 |
16 |
203 |
39 |
40 |
1760 |
3305×870×880 |
|||
|
XQ4/450-25 |
4 |
450 x 450 |
25 |
51 |
9 |
|
1.0 |
960 |
1900×870×880 |
|
XQ6/450-25 |
6 |
76 |
14 |
1140 |
2030×870×880 |
||||
|
XQ8/450-25 |
8 |
102 |
19 |
1460 |
2280×870×880 |
||||
|
XQ12/450-25 |
12 |
152 |
29 |
1960 |
2780×870×880 |
||||
|
XQ16/450-25 |
16 |
203 |
39 |
2460 |
3280×870×880 |
||||
|
BQ20/630-25 |
20 |
630 x630 |
25 |
298 |
24 |
25 |
0.6 |
3300 |
2750×1150×1100 |
|
BQ30/630-25 |
30 |
452 |
37 |
38 |
4500 |
3220×1150×1100 |
|||
|
BQ40/630-25 |
40 |
295 |
49 |
50 |
5600 |
3870×1150×1100 |
|||
|
BY20/630-25 |
20 |
298 |
24 |
25 |
3700 |
2960×1150×1100 |
|||
|
BY30/630-25 |
30 |
452 |
37 |
38 |
5000 |
3610×1150×1100 |
|||
|
BY40/630-25 |
40 |
595 |
49 |
50 |
6100 |
4210×1150×1100 |
|||
|
XQ20/630-25 |
20 |
25 |
248 |
24 |
|
0.8 |
3400 |
2600×1100×1100 |
|
|
XQ30/630-25 |
30 |
377 |
37 |
4700 |
3250×1100×1100 |
||||
|
XQ40/630-25 |
40 |
496 |
49 |
5900 |
3900×1100×1100 |
||||
|
XY20/630-25 |
20 |
248 |
24 |
|
3800 |
2950×1100×1100 |
|||
|
XY30/630-25 |
30 |
377 |
37 |
5200 |
3580×1100×1100 |
||||
|
XY40/630-25 |
40 |
496 |
49 |
6400 |
4180×1100×1100 |
СЕРИЯ ФИЛЬТР-ПРЕССОВ:
Фильтр-прессы могут быть разделены на рамные и камерные и используются для разделения твердых и жидких веществ из различных суспензий в периодической фильтрации под давлением. Фильтровальные плиты сжимаются устройствами сжатия, а суспензия закачивается в фильтровальную камеру. Твердые частицы отделяются через фильтровальную ткань. Продукты просты по конструкции, но обладают хорошими эффектами разделения, удобны в использовании и широко применимы в горнодобывающей, металлургической, нефтяной, химической, медицинской, текстильной, полиграфической и красильной, бумажной, пищевой, спиртовой, неорганической солевой, угольной промывке, производстве красителей и очистке сточных вод.
Основные фильтры и центробежные сепараторы Toper :
1. Программно-управляемый автоматический фильтр-пресс
2. Мембранный фильтр-пресс
3. Гидравлический фильтр-пресс
4. Механический фильтр-пресс
5. Домкратный фильтр-пресс
6. Чугунный рамный/камерный фильтр-пресс
7. Рамный/камерный фильтр-пресс из нержавеющей стали
8. Круглоплитный фильтр-пресс
9. Фильтр-пресс для хлопкового кека
10. Картонный фильтр-пресс
11. Ленточный фильтр-пресс DY
12. Высоконапорный ленточный фильтр-пресс DYX
13. Ленточный фильтр-пресс для уплотнения/обезвоживания с вращающимся барабаном DNY
14. Трехленточный фильтр-пресс для уплотнения и обезвоживания
15. Трехфутовая центрифуга с верхним выгрузкой серии SS
16. Трехфутовая центрифуга с верхним выгрузкой и подъемным устройством для фильтровальных мешков серии SD
17. Центрифуга с подъемным устройством для фильтровальных мешков серии PD
18. Центрифуга с верхним выгрузкой, трехфутовая, чистая серия SSB, SB
19. Центрифуга с ручной верхней выгрузкой серии SX
20. Центрифуга с ручной верхней выгрузкой серии PS
21. Автоматическая центрифуга с нижним выгрузкой и скребком серии SGZ
22. Центрифуга с нижним выгрузкой и скребком серии PGZ
23. Декантерная центрифуга серии LW
24. Трубчатая центрифуга
25. Многослойный рамный фильтр из нержавеющей стали
26. Мешочный фильтр
27. Диатомовый фильтр
28. Фильтровальная плита
29. Фильтровальная ткань
30. Вакуумный дисковый фильтр
Как заказать фильтр-пресс:
1. Выберите модель, материал плиты и рамы, режим сжатия и форму фильтрации, учитывая введение и параметры фильтр-пресса.
2. В зависимости от ваших продуктов выберите открытый или закрытый поток, промываемый или непромываемый, и укажите условия в договоре.
3. Устройство поставляется без насоса. Для заказа полного комплекта насосов укажите это в договоре.
4. Наша компания может поставить нестандартную модель для удовлетворения ваших особых требований.
