| Место происхождения: | Китай |
| Фирменное наименование: | TOPER |
| Сертификация: | CE |
| Номер модели: | XY20/630-30U |
| Количество мин заказа: | Подлежит переговорам |
|---|---|
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | Экспорт стандартной деревянной упаковки, без массивной древесины. |
| Время доставки: | 10-15 рабочих дней после получения ваших денег |
| Условия оплаты: | L/C, T/T, D/A, D/P, Western Union |
| Поставка способности: | 500 комплектов в месяц для этого камерного фильтрующего пресса |
| Область фильтра: | 20м2 | Размер пластины: | 630*630 мм |
|---|---|---|---|
| Объем камеры: | 297L | Номерной знак: | 24 шт. |
| Давление фильтра: | 0,6 МПа | Выгрузка торта: | Вручную |
| Мотор: | 2,2 кВт | Сжатие: | гидравлическая цилиндровая система |
| Тип сжатия: | Гидравлический компресс | Материал фильтрующей пластины: | Армированный полипропилен |
| Функция: | Разделение твердой и жидкой фаз | Приложение: | Продукты питания, напитки, химические, минеральные, фармацевтические, биологические и т. д. |
| Напряжение: | 380 В/220 В/400-450 В/по индивидуальному заказу | Состояние: | Новый |

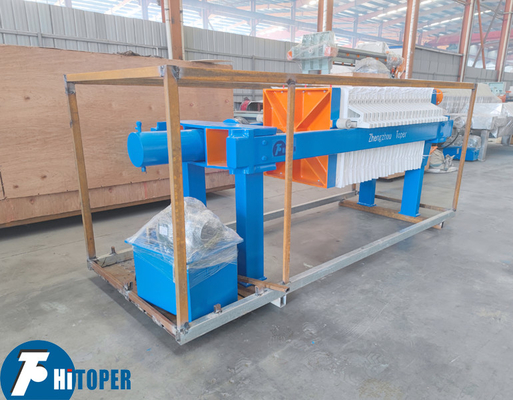

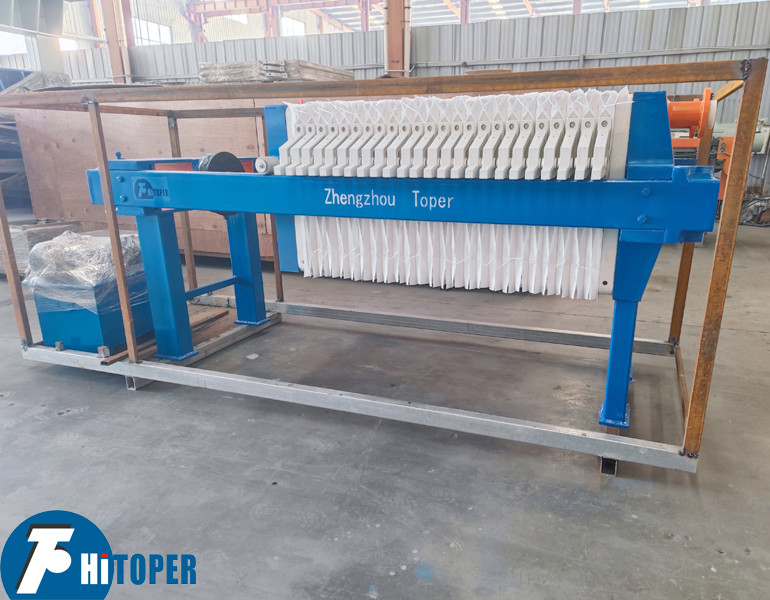

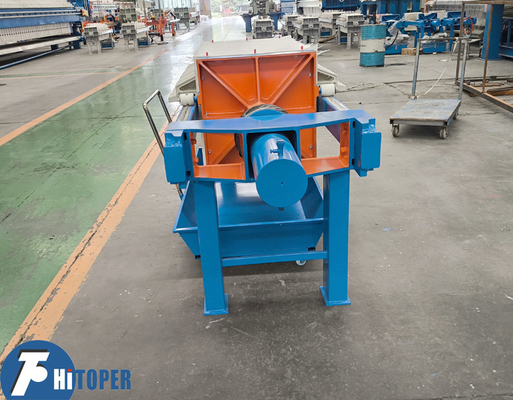

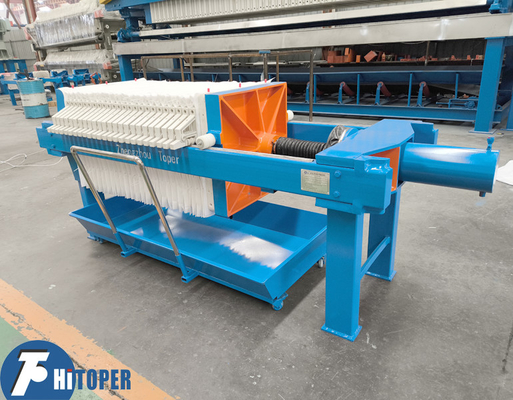

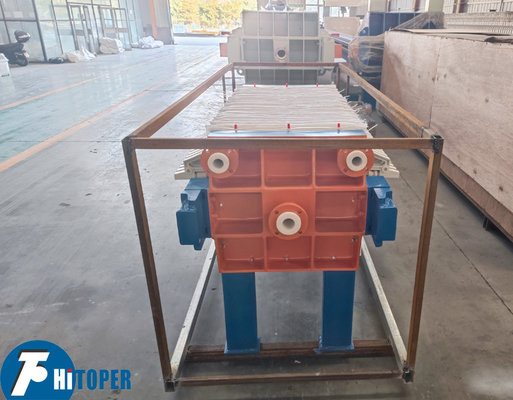

Гидравлический фильтр-пресс с камерами 630x630 мм для разделения твердой и жидкой фаз
Этот фильтр-пресс широко применяется в нефтеперерабатывающей, химической, металлургической, природоохранной, пищевой, пивобезалкогольной, фармацевтической, сахарной, крахмальной, бумажной, угольной, керамической, горнодобывающей промышленности и различных отраслях очистки сточных вод для разделения твердой и жидкой фаз.
Описание камерного фильтр-пресса
Фильтр-пресс состоит из рамы, фильтровальных плит, системы прессования и электрического шкафа управления.
Рама состоит из основания, нажимной плиты, хвостовой плиты и балки, а рама поддерживает устройство прессования и фильтровальные плиты.
Фильтровальные плиты устанавливаются на балке между хвостовой и нажимной плитами, с фильтровальной тканью, зажатой между ними.
Структура пластинчато-рамного и камерного фильтр-пресса одинакова. За исключением фильтрующей части, которая состоит из одной плиты, одной рамы и фильтровальной ткани, с фильтровальной камерой между плитой и рамой.
Поток жидкости в фильтр-прессе может быть разделен на открытый и закрытый. Открытый поток означает, что фильтрат выгружается непосредственно из выходного отверстия фильтровальной плиты, закрытый поток означает, что фильтрат собирается из различных фильтровальных плит перед выгрузкой из порта фильтрата.
Эксплуатация камерного фильтр-пресса
В процессе работы устройство прессования приводит в движение нажимную плиту для прессования фильтровальных плит и фильтровальной ткани между нажимной и хвостовой плитами. Фильтровальные камеры образуются между спрессованными фильтровальными плитами, и материалы поступают в фильтровальные камеры через входное отверстие хвостовой плиты. Твердые частицы остаются в фильтровальных камерах, образуя кеки, в то время как жидкость выводится из машины через кеки и фильтровальную ткань. Для промывки кеков промывочная вода может подаваться через входное отверстие для промывки хвостовой плиты. Аналогичным образом, сушка кеков осуществляется сжатым воздухом, поступающим через входное отверстие для промывки.
Основные технические параметры камерного фильтр-пресса:
| Тип |
Фильтрующая площадь (м2) |
Размер фильтровальной плиты (мм) |
Толщина кека (мм) |
Объем фильтровальной камеры (л) |
Количество фильтровальных плит (шт.) |
Давление фильтрации (МПа) |
Мощность двигателя (кВт) |
Вес (кг) |
Габариты (мм) (ДхШхВ) |
| XY4/450-30U | 4 | 450х450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950х700х900 |
| XY6/450-30U | 6 | 91 | 14 | 910 | 2200х700х900 | ||||
| XY8/450-30U | 8 | 121 | 19 | 960 | 2450х700х900 | ||||
| XY10/450-30U | 10 | 151 | 24 | 1010 | 2700х700х900 | ||||
| XY12/450-30U | 12 | 182 | 29 | 1060 | 2950х700х900 | ||||
| XY15/450-30U | 15 | 225 | 36 | 1130 | 3300х700х900 | ||||
| XY16/450-30U | 16 | 243 | 39 | 1160 | 3450х700х900 | ||||
| XY15/630-30U | 15 | 630х630 | 226 | 18 | 1725 | 2640х900х1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940х900х1100 | ||||
| XY30/630-30U | 30 | 452 | 37 | 2360 | 3590х900х1100 | ||||
| XY40/630-30U | 40 | 595 | 49 | 2788 | 4300х900х1100 | ||||
| XY30/800-30U | 30 | 800х800 | 460 | 23 | 2170 | 3700х1400х1300 | |||
| XY40/800-30U | 40 | 595 | 30 | 2450 | 4300х1400х1300 | ||||
| XY50/800-30U | 50 | 748 | 38 | 2700 | 4840х1400х1300 | ||||
| XY60/800-30U | 60 | 902 | 46 | 2980 | 5440х1400х1300 | ||||
| XY70/800-30U | 70 | 1056 | 54 | 3250 | 6040х1400х1300 | ||||
| XY30/870-30U | 30 | 870х870 | 460 | 23 | 2580 | 3180х1200х1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570х1200х1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110х1200х1300 | ||||
| XY60/870-30U | 60 | 902 | 46 | 3712 | 4550х1200х1300 | ||||
| XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990х1200х1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430х1200х1300 |
Различные серии продуктов Toper приведены ниже:
1. Обычный камерный фильтр-пресс
2. Мембранный фильтр-пресс с функцией вторичного отжима для получения более низкой влажности кека.
3. Фильтр-пресс из нержавеющей стали, пользующийся большим спросом в пищевой, медицинской и химической промышленности.
4. Чугунный фильтр-пресс, который может выдерживать суспензии с высокой температурой 300 °C или выше.
5. Фильтр-пресс с круглыми плитами, давление фильтрации которого может достигать 1,5 МПа, пользующийся большим спросом для суспензий каолина, глины, керамики и т. д.
6. Ленточный фильтр-пресс непрерывного действия, лучше подходящий для обработки сточных вод и т. д.
7. Мешочные фильтры и другие небольшие фильтры.
8. Фильтровальные плиты, фильтровальные ткани и другие аксессуары.
9. Обычная центрифуга с ручной подачей и выгрузкой
10. Автоматическая центрифуга с подачей и выгрузкой
11. Декантерная центрифуга непрерывного действия большой производительности.
12. Трубчатая центрифуга и центрифуга с дисковым сепаратором с более высоким коэффициентом разделения для разделения суспензий с низким содержанием частиц и небольшой разницей в удельном весе между твердой и жидкой фазами.
