| Место происхождения: | Китай |
| Фирменное наименование: | TOPER |
| Сертификация: | CE |
| Номер модели: | 8m2 |
| Количество мин заказа: | Оборотный |
|---|---|
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | Пакет экспорта стандартный деревянный. |
| Время доставки: | около через 45 рабочих дней после получают вашу оплату |
| Условия оплаты: | L/C, T/T, D/A, D/P, западное соединение |
| Поставка способности: | 60 наборов в месяц для этого филтре торта хлопка отжимают |
| Filter plate size: | diamter of 500mm | Filter chamber volume: | 216L |
|---|---|---|---|
| Filter plate number: | 22pcs | Filtrating pressure: | less than 2Mpa |
| Motor power: | 1.1kw | Max. pressure inner frame: | 3kg/cm2 |
| Flow rate: | 87L/min | Oil steady pressure: | 12Mpa |
| Function: | Solid-liquid separation | Aplication: | Feermentation,enzymes,RNA gelatin,food and beverage |
| Plate shape: | Round plate | Plate material: | Reinforced polypropylene |
| Condition: | New | ||
| Выделить: | Давление плиты и фильтра рамки,Промышленное давление фильтра |
||

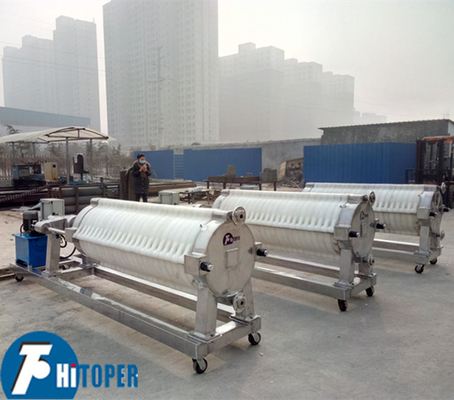

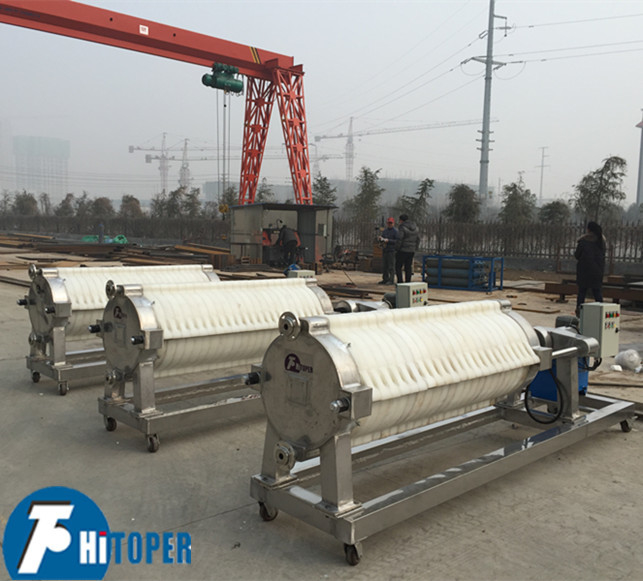

216L объем Алюминиевого сплава пластины хлопкового пирога фильтрующий пресс с регенерированными волокнами фильтрующих средств
Серия фильтрующих прессов:
Фильтровые пресы можно разделить на тип пластин и рамы и используются для твердожидкостного отделения различных суспензирующих жидкостей при фильтрации под прерывистым давлением.Фильтровые пластины нажимаются с помощью прессовых устройств, а суспензионная жидкость закачивается в камеру фильтраПродукты просты в структуре, но хороши в эффекте разделения, удобны в использовании и широко применяются в горнодобывающей промышленности, металлургии, нефти,химическое, медицинская, текстильная, печатная и красящая промышленность, производство бумаги, пищевая промышленность, алкоголь, неорганическая соль, промывка угля, красители и очистка сточных вод.
Пахта фильтруется повторно с использованием переработанного волокна в качестве фильтрующей среды для удаления следов масла в жидком материале, механических примесей, суспендированных комплексов и других примесей.так что фильтрованная жидкость прозрачная и прозрачная.
1Круглая плита, 500 мм или 400 мм
2Тип питания, первый угол.
3Тип потока жидкости, ближайший.
4Тип материала: алюминиевый сплав или усиленный полипропилен.
5С колесами, можно передвигаться.
Фильтр для хлопкового пирога, изготовленный нашей компанией, принадлежит к фильтрующим прессам типа пластины и рамы. Он подходит для фильтрации и очистки жидкости. Он широко используется в химической промышленности, металлургии,фармацевтический, пищевой промышленности и других отраслях. Этот фильтр имеет такие особенности, как большая площадь фильтра, удобная эксплуатация и обслуживание.Это лучше, чем квадратная структура..Материал из алюминиевого сплава и усиленного полипропилена.И количество рамы может быть увеличено или уменьшено, машина может быть применена для различной фильтрации жидкости.
Он используется в ферментации, ферментации, РНК-желатине, пищевых продуктах и напитках и других отраслях промышленности, требующих высокой точности.
Технические данные фильтрующего пресса для хлопкового торта,
|
Площадь фильтра (м2) |
Размер пластинки (мм) |
Толщина рамы (мм) |
Давление фильтра (Mpa) |
Количество на тарелке (ч.п.) |
Максимальное давление Внутренняя рама (kg/cm2) |
Объем внутри рамка (Л) |
Размер Л×В×Х |
Поток (( L/мин) |
Мощность двигателя (kw) |
Скорость двигателя (r/min) |
Устойчиво. давление (Mpa) |
Макс. Макс. перемещение (мм) |
| 8 | Ф500 | 50 | ≤ 2 | 22 | 3 | 216 |
2630×1150 ×770 |
87 | 1.1 | 1460 | 12 |
350
|
| 5 | Ф400 | 50 | ≤ 2 | 22 | 3 | 138 |
2630×1050 ×670 |
55 | 1.1 | 1460 | 12 | 350 |
Зачем выбрать Топер:
1- опыт производства,
Начиная с 1997 года, мы проводим большие инновации и улучшения в области фильтровального и сепарационного оборудования.время доставки фильтрующего пресса может быть 7 дней ((если нет запаса).
2Технологический потенциал,
Мы присоединяемся и делаем стандарт фильтрующей прессы промышленности в Китае, Все наши продукты имеют сертификат CE, также они будут проверены перед доставкой.
3Наше превосходство,
Мы находимся в первом классе в области фильтрующего пресса Китая, более чем 250 000 м2 площадью земли и продолжают развиваться.Вы всегда можете выбрать правильный тип.
4Лучший послепродажной сервис,
Предоставьте профессиональное обучение эксплуатации, своевременное разрешение проблем в течение 24 часов, мы постараемся изо всех сил решить ваши проблемы на основе отсутствия влияния на работу вашего оборудования.
Компания Zhengzhou Toper специализируется на разработке, производстве и продаже различного фильтрационного оборудования, а также комплексных фильтрационных решений и проектов.Zhengzhou Toper является ведущим поставщиком промышленного оборудования в Китае, а также профессиональный поставщик экспорта и услуг по монтажу и сепарации оборудования.Наша производственная база фильтрующего оборудования в основном производит полностью автоматический или полуавтоматический мембранный фильтрующий пресс, пластинчатая центрифуга, дисковая центрифуга, декантерная центрифуга и трубчатая центрифуга и т.д.
Начиная с 2006 года, наше оборудование экспортируется во многие страны по всему миру, такие как Индия, Пакистан, Шри-Ланка, Бангладеш, Индонезия, Филиппины, Малайзия, Вьетнам, Сингапур, Турция, Израиль,Мьянма, Иордания, Йемен, Иран, Ирак, Афганистан, Сирия, Кувейт, Казахстан, Катар, Корея, Азербайджан, ОАЭ, Бутан, Таиланд, Ливан, Бахрейн, Египет, Ливия, Эфиопия, Кения, Сомали, Танзания, Либерия,Кот-д'Ивуар, Гана, Нигерия, Камерун, Чад, Гвинея, Замбия, Зимбабве, Малави, Конго, Габон, Ангола, Мозамбик, Ботсвана, Намибия, Южная Африка, Аргентина, Багамы, Боливия, Бразилия, Канада, Колумбия, Чили,Куба, Венесуэла, Эквадор, Гватемала, Гайана, Гондурас, Гаити, Мексика, Перу, Уругвай, Парагвай, Суринам, Австралия, Россия и т. д. И я надеюсь установить долгосрочные отношения с вами.
Удовлетворение клиентов является нашим главным приоритетом, поэтому команда обслуживания клиентов всегда готова помочь нашим клиентам с их вопросами в любое время.
Мы верим в то, что мы должны работать как единое целое с полной уверенностью и пониманием, и мы полны решимости предоставлять безопасные, надежные и конкурентоспособные продукты нашим клиентам.
